 直线缓冲器 >> AD系列缓冲器

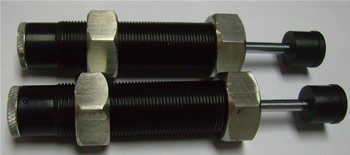

AD系列缓冲器
主要用于生产线、机械设备的缓冲与稳速。

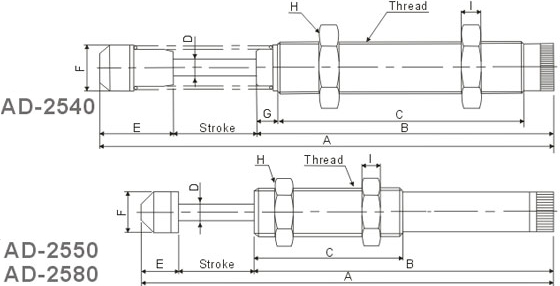

DIMENSIONS(mm)(外形)尺寸图

AD-2525-N 25 85 51,000 400 3.6 -10～+85
AD-2525- 25 85 51,000 400 3.6 -10～+85
AD-2530-N 30 95 51,000 400 3.6 -10～+85
AD-2530 30 95 57,000 480 3.6 -10～+85
AD-2540 40 100 84,000 700 3.6 -10～+85
AD-2550 50 98 98,000 720 4.2 -10～+85
AD-2580 80 150 275,000 800 4.2 -10～+85
AD-3625 25 150 90,000 14,000 3.2 -10～+85
AD-3650 50 300 108,000 14,000 3.2 -10～+85
AD-4225 25 260 130,000 3,000 3.6 -10～+85
AD-4250 50 500 155,000 4,000 4.8 -10～+85
AD-4275 75 750 187,500 6,000 4.8 -10～+85



型号 螺纹公称 行程(mm) A B C D E F G H I
AD-2540 M25×1.5 40 220.5 144.5 22 8 36 117 10 32 10
AD-2550 M25×1.5 50 247.5 178 22 8 19.5 100 - 32 10
AD-2580 M25×1.5 80 344 244.5 22 8 19.5 100 12.5 32 10
AD-3625 M36×1.5 25 183.8 133 35.5 10 25.8 103 10 46 10
AD-3650 M36×1.5 50 246.8 171 35.5 10 25.8 134 17 46 15
AD-4225 M42×1.5 25 186.4 127.5 44.5 12 33.9 88 28.5 50 15
AD-4250 M42×1.5 50 240.9 157 44.5 12 33.9 117.5 28.5 50 15
AD-4275 M42×1.5 75 301.4 187.5 44.5 12 38.9 148 28.5 50 15

A B C D E F H I
AC-0806-1 M8×1.0 6 50 38 33 2.8 6 6.6 11 3
AC-0806-2 M8×1.0 6 50 38 33 2.8 6 6.6 11 3
AC-0806-3 M8×1.0 6 50 38 33 2.8 6 6.6 11 3
AC-1005-1 M8×1.0 5 38.7 27.7 22.9 3 6 8.6 12.7 3
AC-1005-2 M8×1.0 5 38.7 27.7 22.9 3 6 8.6 12.7 3
AC-1005-3 M8×1.0 5 38.7 27.7 22.9 3 6 8.6 12.7 3
AC-1008-1 M8×1.0 8 57 43 38 3 6 8.6 12.7 3
AC-1008-2 M8×1.0 8 57 43 38 3 6 8.6 12.7 3
AC-1008-3 M8×1.0 8 57 43 38 3 6 8.6 12.7 3
AC-1210-1 M8×1.0 10 69.5 50 45.5 3 9.5 10.3 14 4
AC-1210-2 M8×1.0 10 69.5 50 45.5 3 9.5 10.3 14 4
AC-1210-3 M8×1.0 10 69.5 50 45.5 3 9.5 10.3 14 4



A B C D E F H I
AC-1412-1 M14×1.5 12 102.3 76 67 4 14.3 12 19 6
AC-1412-2 M14×1.5 12 102.3 76 67 4 14.3 12 19 6
AC-1412-3 M14×1.5 12 102.3 76 67 4 14.3 12 19 6
AC-1416-1 M14×1.5 16 125.3 95 86 4 14.3 12 19 6
AC-1416-2 M14×1.5 16 125.3 95 86 4 14.3 12 19 6
AC-1416-3 M14×1.5 16 125.3 95 86 4 14.3 12 19 6
AC-1420-1 M14×1.5 20 129.3 95 86 4 14.3 12 19 6
AC-1420-2 M14×1.5 20 129.3 95 86 4 14.3 12 19 6
AC-1420-3 M14×1.5 20 129.3 95 86 4 14.3 12 19 6

AC-0806-1 6 2 7,200 0.5 2.0 -10～+85
AC-0806-2 6 2 7,200 2.0 1.0 -10～+85
AC-0806-3 6 2 7,200 6.0 0.5 -10～+85
AC-1005-1 5 3 10,800 1 3.0 -10～+85
AC-1005-2 5 3 10,800 3 1.5 -10～+85
AC-1005-3 5 3 10,800 7 0.8 -10～+85
AC-1008-1 8 4 14,400 2 3.0 -10～+85
AC-1008-2 8 4 14,400 4 1.5 -10～+85
AC-1008-3 8 4 14,400 9 0.8 -10～+85
AC-1210-1 10 5 18,000 5 3.0 -10～+85
AC-1210-2 10 5 18,000 10 1.5 -10～+85
AC-1210-3 10 5 18,000 30 0.8 -10～+85
